Practicas y examen
Practica
INSITUTO SUPERIOR PEDRO P. DIAZ
DEPARTAMENTO PROFESIONAL DE ELECTRICIDAD INDUSTRIAL
1ra. PRACTICA CALIFICADA DE DISTRIBUCIÓN DE BAJA Y MEDIA FILA: A
APELLIDOS Y
NOMBRES: ………….…Choquehuayta Turpo Henry Miguel…………………. FECHA:…22/09/2020….
1.- ¿Qué se
entiende por Conductividad?
Es la
capacidad de una sustancia o material para permitir el paso de corriente
eléctrica por su estructura, es decir transporta los electrones. Siemens por metro (S/m) o Ω−1·m−1
2.- ¿Qué se
entiende por Cortocircuito?
Un
corto circuito es un evento que se produce al unir dos conductores de distinta
polaridad o fase haciendo contacto físico entre sí, este contacto provoca que
la resistencia del circuito baje a cero o se anule y como consecuencia
tendríamos un aumento brusco de intensidad de la corriente eléctrica.
3.- ¿Qué se
entiende por resistividad?
Es una
característica propia de los materiales y tiene unidades de ohmios–metro, y nos
indica que tanto se opone el material al paso de la corriente eléctrica.
4.- ¿De cuantas
formas en función de V, R, I, se puede expresar la potencia eléctrica?
P= I.V
P=I2.R
P=V2/R
5.- ¿A qué se
debe la potencia pérdida en un conductor?
Se debe al calentamiento del conductor, pero también depende sobre todo por su sección para evitar esta pérdida el conductor debe ser de mayor sección

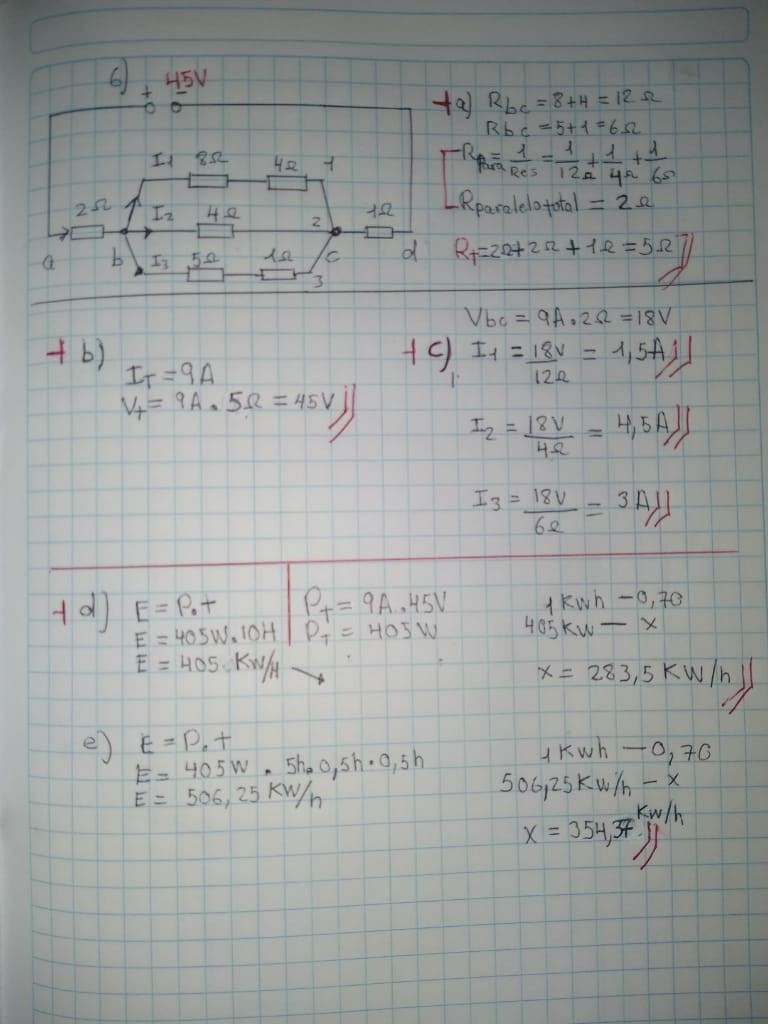

6.- La intensidad total que circula por el acoplamiento de
resistencias de la figura es de 9 A. Calcular:
a) Resistencia total.
c) Intensidades I1, I2 e I 3 .
d) Energía consumida por la resistencia de 8
Ω en 10 hrs.
e) Costo mensual de la Energía Eléctrica del
acoplamiento si trabaja 5hrs 30 min.
1800 seg., por día, y el costo del kwh, es de 70 céntimos.
a) Indicación de los Aparatos.
c) Energía consumida por la
resistencia de 1 Ω, si trabaja 10 horas por día
d) Costo de la Energía mensual
consumida por el sistema si trabaja 6hrs con 30 min. Todos los días y el costo
de kwh es de 80 céntimos.
e) Energía mensual en Joules consumida por la
resistencia de 4 Ω, si trabaja 20 min., 25 seg., todos los días.
a) Resistencia total.
b) Tensión en la resistencia de 4 Ω.
d) Energía consumida por la resistencia de 5 Ω en 10 hrs.
e) Costo mensual de la Energía Eléctrica del acoplamiento si trabaja 5hrs 30 min. 1800 seg., por día, y el costo del kwh.
INSITUTO SUPERIOR PEDRO P. DIAZ
DEPARTAMENTO PROFESIONAL DE ELECTRICIDAD INDUSTRIAL
2da. PRACTICA CALIFICADA DE DISTRIBUCIÓN DE BAJA Y MEDIA FILA: A
APELLIDOS Y
NOMBRES:……….…Choquehuayta Turpo Henry Miguel………….. FECHA:…02/10/2020….
1.- ¿Qué se
entiende por desfase?
Hay 2 elementos que provocan un desfase, la bobina que atrasa a la corriente con respecto al voltaje y el capacitor que atrasa al voltaje con respecto a la corriente. Esto quiere decir que el voltaje y la corriente no están sincronizados y esto puede generar problemas eléctricos como: alto consumo de electricidad.
2.- ¿Qué se entiende por impedancia?
Es la oposición que presenta cualquier circuito al aplicarle una tensión, pero la impedancia se debe a todo los materiales q presentan una resistencia como : la resistencia, la bobina y el capacitor.
3.- ¿Qué se entiende por reactancia inductiva?
La reactancia inductiva se debe a la presencia de bobinas, que se oponen a cualquier cambio de corriente y como la corriente alterna varia, se opone estos cambios de corriente.
4.- ¿De cuantas formas en función de V, Z, I , cosØ, se puede expresar la potencia eléctrica?
S=Z.I2 = V.I -Potencia Aparente
P= R.I2 = VR.I = V.I.Cos φ - Potencia
Activa
Q=X. I2 = Vx.I
=V.I.Sen φ
-Potencia Reactva
5.- ¿A qué se debe la potencia Reactiva, que tipos hay?
La potencia reactiva es lo que cualquier aparato transforma en otra energía, sencillamente es lo que no aprovechamos en la potencia total
6.- Una bobina de resistencia R=10 ohms, y
coeficiente de autoinducción L= 0,04 H, se conecta a una tensión alterna
senoidal de 220 V, 50 Hz. Calcular
a) Impedancia de la Bobina.
b) Intensidad de Corriente que circula por
ella.
7.- Un
condensador de 12 uF de capacidad se conecta enserie con una resistencia de 100
ohms a una tensión alterna senoidal de 220 V, 50 Hz. Calcular:
a) Impedancia del circuito.
b) Intensidad de Corriente que circula por él.
8.- Una bobina de resistencia R= 100 ohms, y
coeficiente de Autoinducción L= 0,2 H se conecta en serie con un Condensador de
Capacidad C= 100 uF a una Tensión alterna senoidal de 220 V, 50 Hz.
-Calcular la Intensidad de Corriente en el
Circuito.
9.- Una bobina de Resistencia R= 200 ohms., y
coeficiente de Autoinducción L= 0,2 H, se conecta en serie con un condensador
de Capacidad C= 100 uFa una tensión
alterna senoidal de 250 V, 50 Hz, Calcular:
a) Reactancia total.
b) Impedancia del Circuito.
c) Intensidad de Corriente.
d) Ángulo de
desfase entre la tensión aplicada al circuito y la Intensidad.
e) Potencia Activa, Reactiva y Aparente
consumida.
